伴熱帶附件電源配置問題詳解說明

因為管道運輸方便，可減少介質浪費，保持清潔，因此電伴熱應用非常廣泛，但受外部環境的影響，氣溫低時介質可能凍結，需要伴熱帶等保溫。管道伴熱帶的應用范圍廣泛，管道熱、儀表變壓管熱、水箱保溫等。 管道伴熱帶系統主要包括電伴熱帶配電箱、防爆溫度控制器、電伴熱帶、防爆接線盒、鋁箔帶、膠帶等設備。

管道伴熱帶系統電源一般采用380V、220V、110V的電壓電平，采用國內常用的380V和220V的電壓電平。 采用三相四線主電源，配電電路采用單相23OVAC，控制開關不超過30A。在各個線路上設置漏電保護，電流設定為30mA，電路控制可通過接觸器/溫度監視元件實現，溫度監視元件實時在線監視線路溫度，線路運轉溫度達到設定值以上時，拆下接觸器切斷主電源，結束線路電和熱帶的運轉，當管線 溫度降低到設定值以下時，接觸器回路接通，管道電伴熱帶自動投入。

電伴熱配置電源時，主要考慮以下問題

1 .合理選擇保險絲的容量

2 .在保險絲的容量范圍內配置配管伴熱帶的長度

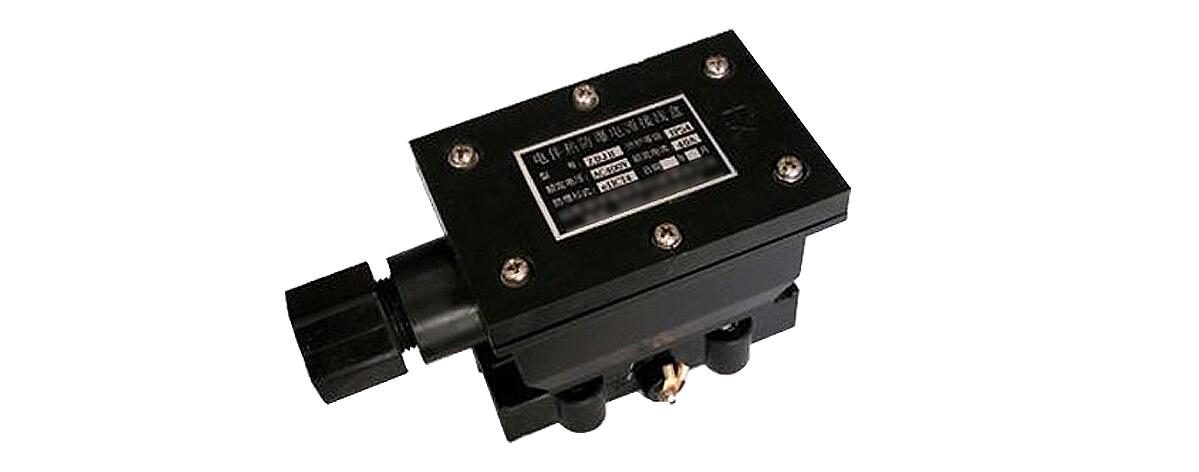

3 .一般要求管道伴熱帶屏蔽層、保險絲和漏電保護器。 與伴熱帶及電源連接時，請使用標準的電伴熱接線盒及三通電源接線盒。

以上是對電伴熱系統電源配置的分析，如果你的電壓要求不是正常等級，必須事先通知伴熱帶廠家定制，廠家技術人員也根據你的電壓要求進行電源配置的設計。

電伴熱相關系統的電源一般采用380V、220V、110V的電壓電平，采用國內常用的380V和220V的電壓電平。

采用三相四線主電源，配電電路采用單相23OVAC，控制開關不超過30A。 對各導線電路設置漏電保護，動作電流設定為30mA，電路控制可通過接觸器/溫度監視元件實現，溫度監視元件實時在線監視線路溫度，線路運轉溫度達到設定值以上時，斷開接觸器，切斷主電源，在電熱帶結束運轉，線路溫度下降到設定值以下時，接觸器回路接通，電熱帶自動接通。

控制溫度點的設定可以根據油品的物性來決定，一般設定為氫點以上50C，能夠良好地維持管線的運轉溫度，管線正常運轉時，原油的溫度比較高，一般在400C以上，此時溫度控制器可以控制電伴熱帶退出運行，節約大量的電能。

溫度控制器能夠適時準確地檢測管線地面的溫度，使用捆扎帶固定在保溫管線上。

溫度控制器通常采用基于微處理器的控制監視模塊，通過收集IM的溫度數據來控制電熱帶供電電路。 根據電伴熱系統的要求，進行多種溫度控制制模塊可以組裝成一個控制盤安裝于管線現場，但必須滿足安裝現場的防爆和外殼防護等級要求。
