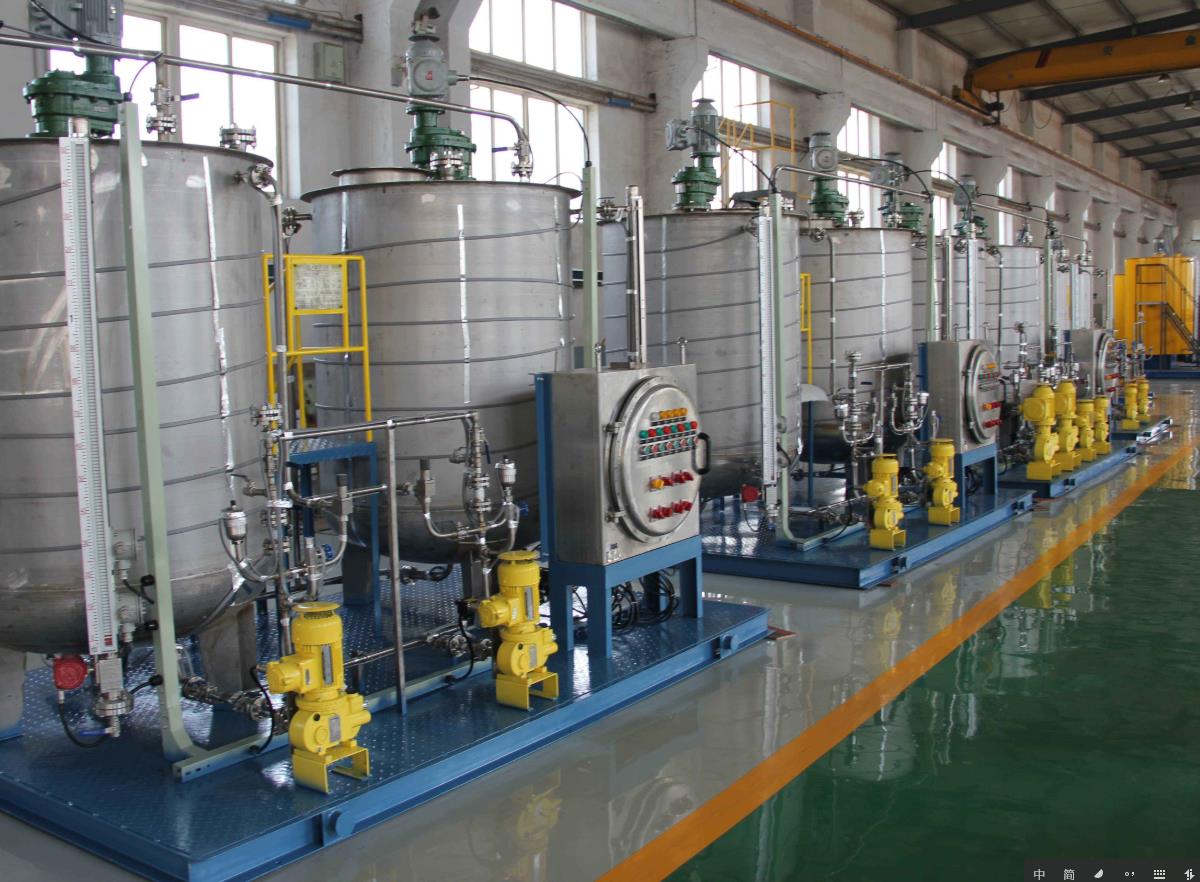

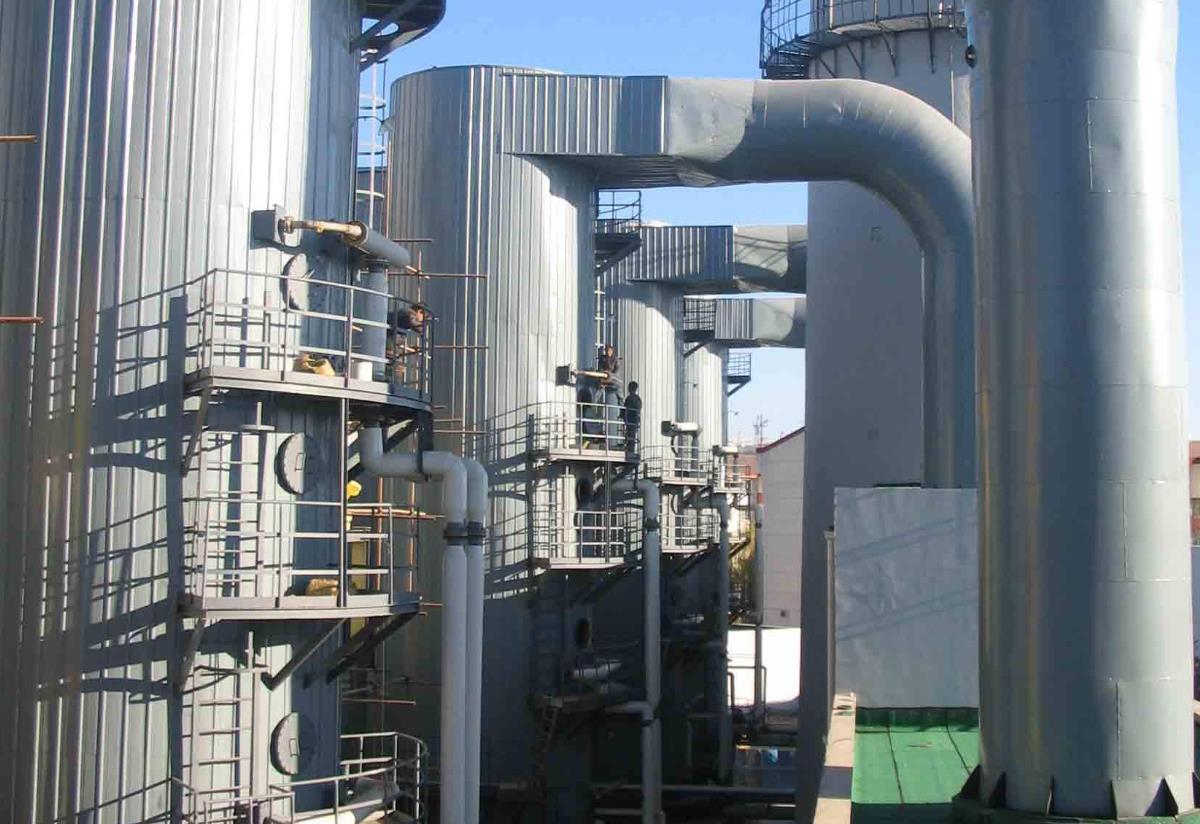

電熱應用于工業和民用室內、外部流體管道的輸送和設備的保溫和防凍。 廣泛應用于防凍液、需要保溫的場所和場所。 特別是容易液化、易固化、易結晶化、粘稠流體的配管、閥、泵、容器、槽、罐、反應器等伴熱保溫、防止粘稠堵塞等。
防爆型產品( PF )型可在爆炸性氣體環境的危險區域和腐蝕區域使用。
電熱加熱電纜設置在隔熱層與管道(或設備)外壁之間，利用電熱補充介質輸送中的熱損失量，使被輸送介質的溫度保持在一定范圍內，達到保溫、防凍和防止抗凝的目的。因此，電熱需要絕熱層、防濕層和保護層。 絕熱層材質的厚度和結構必須選擇能夠提供容許使用溫度、熱傳導率、熱傳導率參考方程式、容積重量、機械強度和不燃性、阻燃性、可燃性檢驗證明的產品。 以防凍液為目的的絕熱層一般是用來做防潮的。
爆炸性氣體環境中使用的熱電纜應當取得國家權威機構的防爆檢驗合格證。 電纜車、標簽和電纜表面印有防爆標記。設計、安裝和維護時必須貫徹國家標準GB/T19518.2-2004爆炸性氣體環境用電氣設備電阻器或換熱器。
溫控附帶熱纜(以下簡稱附帶熱纜)也稱為自控電附帶熱線或自限溫度電熱帶。 這是電熱電力根據系統溫度自動調整的帶狀溫度限制熱交換器。溫度調節附帶熱纜的電熱元件是在2根平行的金屬母線之間均勻填充的具有正溫度系數的導電性塑料。導電塑料跨越兩條平行母線形成并聯電路的電阻發熱體，根據被加熱系統的溫度變化自動調節輸出，調節放出的熱量，達到自動限溫的目的，保證工作系統始終在設定的最佳操作溫度區正常運行。
附帶熱電纜的并聯線路結構可以在現場隨時剪短或在一定范圍內長時間使用，施工非常方便。 允許交叉重疊，以免過熱或燒毀。
沃安電氣技術人員指出，溫度調節器僅在溫度控制精度高的情況下搭載更高效。
產品型號、規格、表示方法
產品型號、規格表示方法如下所示
1)標稱功率:例如，20表示標稱功率為20W/m。
2)溫度等級: d表示低溫系列，z表示中溫系列。
3)產品型號: WK表示溫控附帶熱電纜。
4)動作電壓編號:“1”表示110V，“2”表示220V，“3”表示380V。
5)結構類型:「j」代表基本類型，「p」代表屏蔽類型，「f」代表防護類型，「PF」代表屏蔽保護類型。
6)導體結構: 2×7/0.52，表示2根導電線芯，每芯導體用0.52㎜的單線絞合。 19/0.32表示導體為0.32㎜的單線絞合19根。
例如20DWK2-PF 2×7/0.52。
屏蔽保護型低溫溫控附帶熱電纜，聚烯烴絕緣和護套，標稱功率20 Wm-1，工作電壓220V，導體結構2×7/0.52㎜。
(1)導體(鍍錫銅線1.5、2.5mm2 )
(2) PTC芯帶
(3)改性聚烯烴絕緣層
(4)鍍錫銅線編織屏蔽層
(5)改性聚烯烴或氟樹脂護套層
電伴熱帶的防爆標志
有防爆要求的電纜應標明防爆標志，防爆標志應在產品標志后，印刷在電纜表面和產品合格證標簽上。
1.符號Ex表示這些電氣設備符合某些防爆形式的規定。
2.符號ii、表示電氣設備的種類。
3.符號T6、T4表示溫度組。例如，ExⅡ T6的最高表面溫度為80℃； ExⅡ T4顯示最高表面溫度為130℃。
4.防爆合格證號。
5.“將電伴熱帶的屏蔽金屬網可靠地連接到適當的接地端子”的字樣。
電伴熱帶利用電熱線纜所輸出的熱量來補償存儲系統(例如管道、容器、罐等)損失的熱量，并使系統操作介質保持在過程要求的適當范圍內。
因此，電伴熱系統設計必須首先確定工藝裝置的熱損失量，然后根據熱損失量確定所需的熱電纜的功率和長度。
